按需分页

需求分页(On-Demand Paging)是指不在程序加载和申请内存是立马分配，而是在程序需要访问这些内容是才分配或是从存储加载内容

Nuttx文档： 《OS Components -> On-Demand Paging》

该文的翻译见《按需分页》

该功能的config为 CONFIG_PAGING

当前内核提供的配置中，开启‘On-Demand Paging’功能的只有一个risc-v的QEMU版本。

risc-v32 ​

nuttx内核中提供了一个可以在Qemu上运行的开启 On demand paging的配置：rv-virt:knsh_paging

配置位于：nuttx/boards/risc-v/qemu-rv/rv-virt/configs/knsh_paging

介绍:《Supported Platforms / RISC-V / QEMU / Generic / rv-virt》

构建

cd nuttx
./tools/configure.sh rv-virt:knsh_paging
make -j$(nproc) && make export -j$(nproc)
pushd ../apps
./tools/mkimport.sh -z -x ../nuttx/nuttx-export-*.tar.gz
make import -j$(nproc)
./tools/mkromfsimg.sh ../nuttx/arch/risc-v/src/board/romfs_boot.c
popd
make -j$(nproc)

运行

cd nuttx
qemu-system-riscv32 -M virt,aclint=on -cpu rv32 -nographic -kernel nuttx

注册中断 ​

开启 CONFIG_PAGING（需求分页）后，

• up_irqinitialize()
  • riscv_exception_attach()
    c

    #ifdef CONFIG_PAGING
      irq_attach(RISCV_IRQ_LOADPF, riscv_fillpage, NULL);
      irq_attach(RISCV_IRQ_STOREPF, riscv_fillpage, NULL);
    #else
      irq_attach(RISCV_IRQ_LOADPF, riscv_exception, NULL);
      irq_attach(RISCV_IRQ_STOREPF, riscv_exception, NULL);
    #endif

加载elf ​

• elf_loadbinary()
  • modlib_initialize(), 读取elf头
  • modlib_load_with_addrenv()
    • modlib_loadhdrs(), 读取section header和program header
    • modlib_elfsize()
    • modlib_addrenv_alloc()
      • addrenv_allocate(), 新建一个addrenv
      • up_addrenv_create()
        • create_region(),开启 CONFIG_PAGINF后，该region只会分配一个page
    • modlib_addrenv_select()
    • modlib_loadfile()
    • modlib_addrenv_restore

访问内存 ​

中断入口部分 ​

• exception_common() -> handle_irq() ，arch/risc-v/src/common/riscv_exception_common.S
  • riscv_dispatch_irq(irq, regs)，进入C语言部分; irq是中断序号，regs是sp,栈里保存了寄存器状态

    • riscv_doirq()

      1. irq_dispatch(),中断且套直接进入
      2. riscv_doirq_top()
      • 保存寄存器到TCB
      • irq_dispatch(irq, context)，进入nuttx通用部分
        • 从 g_irqvector[]查找中断服务函数入口和参数(vector、arg)，并跳转。（g_irqvector[]的13、15分别对应读、写错误）
        • riscv_fillpage(irq, context, arg)
          • 获取异常信息
            • CSR_EPC：触发异常
            • CSR_TVAL：需要访问的地址（虚拟地址）
          • 根据vaddr的大小判断访问的类型(text、data、heap)，并确定 mmuflags
          • 分配page并设置页表

riscv_fillpage()详解 ​

此处以riscv32（SV32）为例，使用两级页表：

riscv_fillpage(int mcause, void *regs, void *args)

• 造成异常的原因: cause = mcause & RISCV_IRQ_MASK;

• 需要填充页的 vaddr = MM_PGALIGNDOWN(READ_CSR(CSR_TVAL));

• 根据 vaddr所属范围确定内存类型和 mmuflags; (text, data, heap)

• 获取根页表（一级页表）的虚拟地址

  c

  satp    = READ_CSR(CSR_SATP); // satp寄存器中包含页表物理地址

  /*  mmu_satp_to_paddr(satp)提取物理地址;
   *  riscv_pgvaddr()将物理地址转化为虚拟地址，一般内核空间的虚拟地址和物理地址只有简单的偏移，通过加减就可以转化
   */
  ptprev  = riscv_pgvaddr(mmu_satp_to_paddr(satp));

• 在一级页表中查找vaddr对应的paddr，paddr为0则代表一级页表没有配置

  c

  /* 从页表中查找vaddr对应的入口 */
  pte = mmu_ln_getentry(ptlevel, ptprev, vaddr)

  /* 从pte中提取出物理地址，此处是一级页表中查出来的页表入口(pte)，提取出来就是二级页表的地址 */
  paddr = mmu_pte_to_paddr(pte);

• paddr为0 -> 设置vaddr对应的一级页表入口

  • 分配一页物理页 mm_pgalloc()
  • 设置页表入口 mmu_ln_setentry(ptlevel, ptprev, paddr, vaddr, MMU_UPGT_FLAGS); 因为这里是在一级页表中设置二级页表的地址，所以flag是 MMU_UPGT_FLAGS

• 设置二级页表

  • 获取二级页表的虚拟地址 plast
    c

    ptlast = riscv_pgvaddr(paddr);

  • 分配一页物理页 mm_pgalloc()
  • 设置页表入口 mmu_ln_setentry(ptlevel + 1, ptlast, paddr, vaddr, mmuflags); 这里是最后一页，所以使用上文分类设置的mmuflags

heap访问bug ​

app访问malloc分配出来的内存：

app在访问 0xc0bcf008进入’Store/AMO page fault’后，成功分配一页page(0x80c00000)，但是在执行 riscv_pgwipe(paddr);时，出现了 0x80c00000也属于为分配区域的问题

  ptlast = riscv_pgvaddr(paddr);
  paddr = mm_pgalloc(1); // 成功分配0x80c00000
  if (!paddr)
    {
      return -ENOMEM;
    }

  /* Wipe the physical page memory */

  riscv_pgwipe(paddr); // 初始化为0

该区域由系统管理，在系统启动时设置页表, 详情如下：

arch/risc-v/src/qemu-rv/qemu_rv_mm_init.c : qemu_rv_kernel_mappings()

显然 0x80c00000也属于pgpool范围内。尝试在MMU启动后检查页表

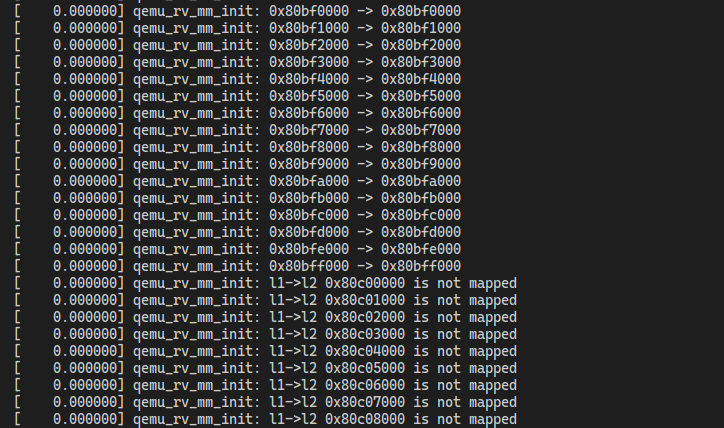

运行结果如下

可以看到L1页表设置错误，经过分析发现问题处在 qemu_rv_kernel_mappings()函数中的 map_region()函数，函数定义如下：

static void map_region(uintptr_t paddr, uintptr_t vaddr, size_t size,
                       uint32_t mmuflags)
{
  uintptr_t endaddr;
  uintptr_t pbase;
  int npages;
  int i;
  int j;

  /* How many pages */

  npages = (size + RV_MMU_PAGE_MASK) >> RV_MMU_PAGE_SHIFT;
  endaddr = vaddr + size;

  for (i = 0; i < npages; i += RV_MMU_PAGE_ENTRIES)
    {
      /* See if a mapping exists ? */

      pbase = mmu_pte_to_paddr(mmu_ln_getentry(
                 KMM_SPBASE_IDX, KMM_SPBASE, vaddr));
      if (!pbase)
        {
          /* No, allocate 1 page, this must not fail */

          pbase = slab_alloc();
          DEBUGASSERT(pbase);

          /* Map it to the new table */

          mmu_ln_setentry(
                  KMM_SPBASE_IDX, KMM_SPBASE, pbase, vaddr, MMU_UPGT_FLAGS);
        }

      /* Then add the mappings */

      for (j = 0; j < RV_MMU_PAGE_ENTRIES && vaddr < endaddr; j++)
        {
          mmu_ln_setentry(KMM_PBASE_IDX, pbase, paddr, vaddr, mmuflags);
          paddr += KMM_PAGE_SIZE;
          vaddr += KMM_PAGE_SIZE;
        }
    }
}

该函数负责将输入的 vaddr映射到 paddr。但是当 vaddr不对齐 $2^{22}$ 时，就会出现一级页表分配错误的问题。

而 defconfig中 CONFIG_ARCH_PGPOOL_PBASE=0x80a00000，并不对齐，导致后半页表都设置错误了。

arm-v7a ​

新建app：

在 up_addrenv_create()打断点，启动一个应用看调用过程

创建addrenv modlib_addrenv_alloc()

• up_addrenv_create()
  • arm_addrenv_create_region(text)
  • arm_addrenv_create_region(data)
  • arm_addrenv_create_region(heap) - 0x82000000~0x82100000 (256 * 4096)

销毁addrenv addrenv_destroy()

• up_addrenv_destroy

MMU异常

arm_vectordata (arch/arm/src/armv7-a/arm_vectors.S)
-> arm_dataabort (arch/arm/src/arm/arm_dataabort.c)
